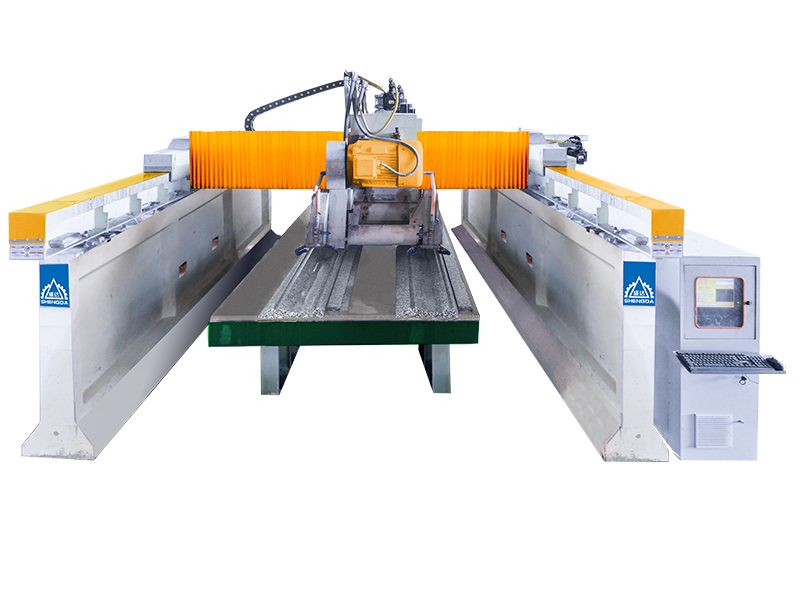

Máquina de linha CNC de três eixos
1, eixo móvel esquerdo e direito do descanso da ferramenta (X), eixo móvel do feixe (Y) usando esteira reta e transmissão de engrenagem helicoidal de alta precisão, eixo de elevação do descanso da ferramenta (Z) usando esteira reta e transmissão de fuso de esferas, para fornecer uma garantia para a precisão de usinagem da máquina-ferramenta.
2, a estrutura do feixe móvel muda o modo de movimento da bancada de trabalho tradicional, melhora muito a velocidade de movimento do eixo Y, melhora muito a velocidade de processamento.
3, a bancada independente, garante a conveniência de carga e descarga, a altura da bancada é mais adequada para o conceito de design ergonômico, para que o operador seja conveniente e rápido.
4, o design de alargamento de faca dupla e mesa de trabalho super larga, para que a máquina possa processar simultaneamente duas peças de peça de trabalho de 800 mm de largura, adaptar-se a uma variedade de escolhas do cliente.
- em formação
- vídeo
Arquitetura de controle do sistema:
1. A nova geração de máquina de linha CNC de ponte adota um sistema CNC auto-desenvolvido montado no sistema de computador Windows tradicional. Para se adaptar ao ambiente industrial agressivo, adota um computador industrial sem ventilador e de baixa potência. O módulo CNC usa fieldbus EtherCat para se comunicar com o sistema servo. A velocidade de comunicação é rápida, segura e confiável, o que garante a segurança e confiabilidade da máquina.
2. O sistema servo usa produtos da série Delta A2 de alto desempenho, que possui driver de barramento EtherCat de codificador de valor absoluto para garantir a precisão da posição da máquina.
3, design de gabinete de controle elétrico fechado, para garantir que os componentes elétricos no ambiente hostil não sejam fáceis de danificar.
4, o design do controle remoto, jogue fora a haste de suspensão tradicional, a faca é sempre mais conveniente e rápida.
